Les arbres de décision flous sont une extension des arbres de décision classiques [1,13]. Ils sont composés d'une racine, qui est le sommet ou point de départ de l'arbre, et de nuds. Les nuds terminaux sont appelés feuilles de l'arbre. Chaque nud correspond à un sous-ensemble de valeurs d'une variable d'entrée (variable explicative) du problème traité. Ces éléments sont déterminés de façon à avoir une homogénéité maximale des exemples appartenant au nud, par rapport à la variable à expliquer (variable de sortie). Cette homogénéité se traduit par une maximisation de l'entropie. Les chemins allant de la racine aux feuilles peuvent être interprétés de façon naturelle comme des règles de décision, strictes ou floues selon la nature de l'arbre.

Un élagage de l'arbre peut être effectué, en transformant un nud en feuille, si la perte de performance qui en découle est faible. Cette procédure facilite l'interprétation. L'élagage est basé sur la performance, à l'inférence, du SIF équivalent à l'arbre.

Remarque : il est possible que l'arbre élagué ait une meilleure performance que l'arbre complet. En effet, la construction de l'arbre complet est basée sur la réduction de l'entropie, et non pas directement sur la performance.

Les arbres de décision flous proposés dans FisPro sont basés sur une implémentation floue de l'algorithme ID3 [15].

Génération

Pour générer un arbre de décision flou avec FisPro, un SIF et un fichier de données doivent être ouverts. La construction de l'arbre se fait par apprentissage sur une seule sortie, même si le SIF en compte plusieurs. Cette sortie est choisie par l'utilisateur.

Pour construire automatiquement le SIF, on peut utiliser l'option Générer un SIF sans règles du menu Arbre (voir 1.6).

Type de la sortie

Quatre cas sont possibles :

• sortie floue, avec l'option classification.
• sortie floue, sans l'option classification
• sortie nette, avec l'option classification
• sortie nette, sans l'option classification (arbre de régression).

Les 3 premiers cas utilisent le critère d'entropie floue pour construire l'arbre, le dernier utilise le critère de déviance, basé sur la dispersion des valeurs de sortie dans chaque nud, mieux adapté à un problème de régression.

Quand la sortie est nette, avec l'option classification, les classes sont construites à partir des données, et des SEF discrets correspondant aux classes sont affectés automatiquement à la sortie. Le nombre maximal de classes ou de SEF en sortie est de 100.

Avec l'option classification, la classe majoritaire est associée à chaque nud, sinon, la moyenne des observations arrivant au nud lui est affectée.

Dans le cas d'une sortie floue, le résumé de l'arbre indique les proportions floues des observations arrivant au nud pour chaque SEF.

Règles

Si le SIF possède des règles, elles sont ignorées.

Options

La fenêtre Génère arbre permet de choisir :

• le nom du fichier qui contiendra l'arbre créé, sous une forme adaptée à la visualisation (extension .tree).
• la profondeur de l'arbre (nombre maximum de niveaux), par défaut égale au nombre de variables.
• le seuil d'appartenance minimum pour qu'un exemple soit considéré comme appartenant au nud
• le nombre d'exemples minimum, avec un niveau d'appartenance supérieur au seuil, pour envisager de développer le nud
• la tolérance sur le degré d'appartenance à la classe majoritaire (classification seulement)
• le gain minimum (valeur relative) en entropie/déviance requis pour construire une branche
• en classification seulement : le choix du critère de construction de l'arbre : gain absolu d'entropie (valeur par défaut), ou gain relatif d'entropie.
• en régression seulement : la possibilité d'optimiser les conclusions des règles correspondant aux feuilles, dans une seconde passe, avec la technique déjà décrite d'optimisation par les moindres carrés (voir option OLS).

  L'option gain relatif d'entropie favorise les variables, pour lesquelles la répartition des exemples (et non des classes) est inégale entre les différents SEF. Le gain relatif favorise aussi les variables avec un petit nombre de SEF.

• l'option élagage :

  L'élagage consiste en la suppression récursive des nuds, depuis le bas de l'arbre en remontant vers la racine, si cette suppression ne diminue pas, ou diminue peu, la performance du SIF équivalent à l'arbre.

  La perte relative de performance autorisée (par rapport à la performance de l'arbre avant élagage) est par défaut de 0.1. Elle est modifiable par l'utilisateur. La performance peut être calculée sur un fichier de validation différent du fichier de données : données actives ou inactives gérées par l'option table du menu Données, ou autre fichier.

  L'élagage peut se faire par branches entières, en supprimant tous les nuds fils d'un certain nud (valeur par défaut), ou feuille par feuille.

  Pour élaguer, on peut choisir un fichier différent de celui utilisé pour construire l'arbre.

• l'affichage des résultats intermédiaires

Résultats

L'application de la procédure déclenche la création d'un arbre, ou de deux arbres, si l'option élagage a été choisie, ainsi que :

• l'ouverture d'une fenêtre de visualisation graphique de chaque arbre créé.

  L'utilisateur peut choisir d'afficher différentes informations pour tous les nuds, ou seulement pour les feuilles de l'arbre : nombre d'exemples attirés par le nud, entropie/déviance du nud, classe majoritaire et répartition d'effectif par classe (en classification), ou bien moyenne et écart type (en régression). La partie de l'arbre visible dans la fenêtre peut être exportée ou imprimée.

  Le placement initial de l'arbre dans la fenêtre est automatique, mais l'utilisateur peut aussi sélectionner des branches de l'arbre et les déplacer manuellement pour améliorer leur placement. L'échelle et la police de caractères utilisées sont modifiables.

• l'ouverture d'une fenêtre SIF correspondant au système d'inférence floue équivalent à chaque arbre créé. Ce SIF peut ensuite être manipulé et sauvegardé.

• la création d'un fichier résumant la procédure, nommé result.fistree (figure 3):

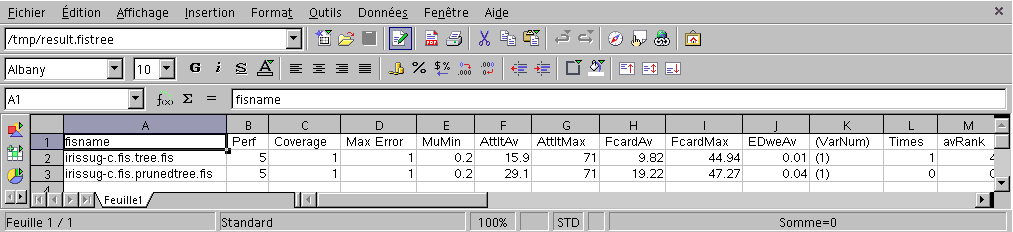

Figure 3: Fichier result.fistree

Chacune des lignes décrit un arbre flou (complet ou élagué) : la première colonne indique le nom du fichier de configuration correspondant à l'arbre. On a ensuite les indices décrits dans la section 2 :

2ème colonne : indice de performance

3ème colonne : indice de couverture

4ème colonne : erreur max

5ème colonne : seuil d'appartenance utilisé pour le calcul de l'indice de couverture

Suivent les indices spécifiques a l'arbre flou :

6ème colonne : nombre moyen d'exemples attirés par une feuille

7ème colonne : nombre maximum d'exemples attirés par une feuille

8ème colonne : cardinalité floue moyenne des feuilles

9ème colonne : cardinalité floue maximum des feuilles

10ème colonne : entropie ou déviance moyenne des feuilles, pondérée par leur cardinalité floue

groupes de 3 colonnes (en nombre égal au nombre de variables d'entrée actives du SIF)

• numéro de la variable
• nombre de fois où elle est choisie comme variable discriminante
• rang moyen d'apparition

colonnes suivantes : les caractéristiques de la base de règles (voir la section 3).

Visualisation 2 options sont possibles pour visualiser un arbre créé par Fispro.

Graphe : comme décrit plus haut

Table : visualisation non graphique de l'arbre, avec les mêmes informations sous forme de tableau.
